Металлическая ферма перекрывает пролёт и передаёт нагрузку на колонны. Это стержневая конструкция из поясов и решётки. Металлические фермы бывают стропильными, они несут кровлю, и подстропильными: они несут стропильные фермы или оборудование. Мы рассчитываем их по СП 16.13330.2017 и СП 20.13330.2016, изготавливаем по КМД и ГОСТ 23118-2019. Наш завод делает фермы стропильные и подстропильные; отправочные марки длиной до 16–18 м и массой до 10 т. Цена от 35 000 ₽/т (металл и работа, без НДС).
Металлические фермы: из чего состоит и как работает
Ферма состоит из верхнего пояса, нижнего пояса и решётки между ними. Пояса сжимаются и растягиваются, решётка передаёт сдвиг между поясами. Узлы соединяют элементы: мы варим их на заводе или собираем на болтах по месту. Монтажные стыки делаем так, чтобы отправочные марки помещались в транспорт и собирались на объекте без подгонки.
Тип решётки выбирают по пролёту и нагрузке:
- Треугольная, для небольших и средних пролётов; минимум узлов, простая сборка.
- Раскосная, для больших пролётов и тяжёлых нагрузок; больше металла, выше жёсткость.
- Полураскосная, компромисс для средних пролётов.
- Ромбическая, для подкрановых и тяжело нагруженных ферм.
| Тип решётки | Пролёт | Металл | Жёсткость | Применение |
|---|---|---|---|---|
| Треугольная | малый и средний | минимум | средняя | кровля небольших зданий, простая сборка |
| Раскосная | большой | больше | высокая | тяжёлые нагрузки, промышленные корпуса |
| Полураскосная | средний | умеренно | умеренная | компромисс по металлу и жёсткости |
| Ромбическая | любой | умеренно | высокая | подкрановые и тяжело нагруженные фермы |
Подстропильная ферма стоит ниже стропильной и передаёт нагрузку от кровли на колонны через стропильные фермы. Её ставят, когда пролёт большой или шаг колонн не совпадает с шагом ферм.
Какие фермы мы изготавливаем
Марку стали, толщину стенки и число монтажных стыков задаёт проект. Отправочные марки длиной до 16–18 м и массой до 10 т. Подробный перечень изделий смотрите на странице изделия из металла.

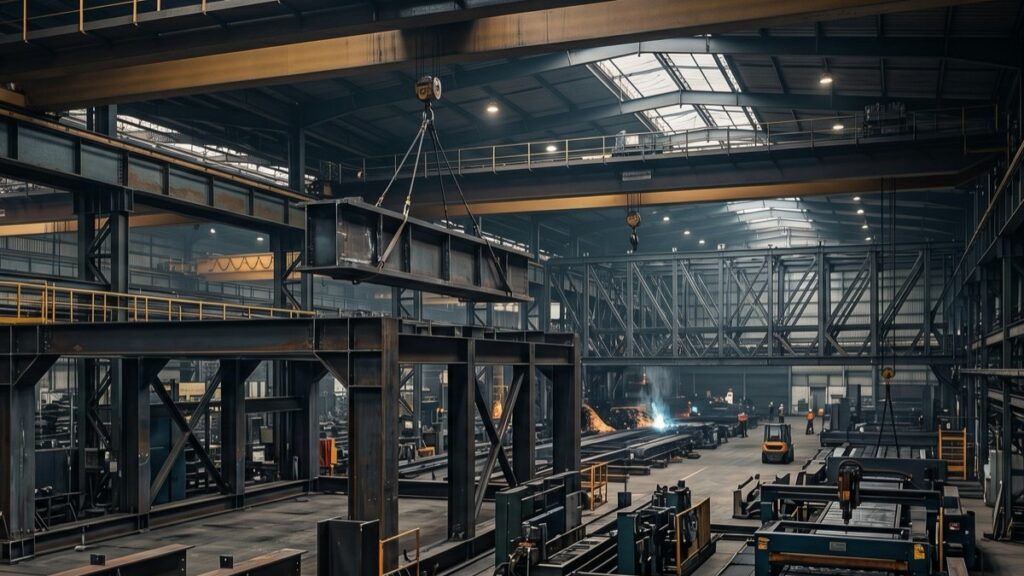

Мы изготавливаем фермы вместе с остальными элементами каркаса: колонны, балки, фермы собираем в одном цикле, чтобы узлы сходились без подгонки.
Как рассчитать металлическую ферму
Расчёт ведём в такой последовательности:
- Собираем нагрузки: снеговые, ветровые, собственный вес, полезные. Район строительства берём из СП 20.13330.2016, нагрузки и воздействия.
- Считаем конструкцию по СП 16.13330.2017: несущую способность поясов и решётки, устойчивость сжатых элементов, предельные прогибы по таблице СП 16.13330.2017 (для стропильных ферм покрытия, l/250).
- Разрабатываем КМ, компоновку ферм, марки, массы.
- Разрабатываем КМД, деталировку узлов, раскрой, сварные швы. Подробнее читайте в статье про документацию на металлоконструкции.
- Изготавливаем и монтируем.
Пример. Пролёт 18 м, шаг колонн 6 м, снеговой район II, сталь С245. По СП 16 подбираем сечения поясов и решётки, проверяем устойчивость сжатых раскосов и прогиб. Результат, чертёж КМ с марками ферм и массой, который идёт в производство. Отдельно проверяем предельный прогиб по таблице СП 16.13330.2017: для стропильных ферм покрытия, l/250, то есть при пролёте 18 м допустимый прогиб 72 мм. Фермы входят в каркас промышленного здания как его основной несущий элемент.
Что прислать на расчёт
Чтобы мы рассчитали и изготовили фермы, пришлите:
- чертежи или эскиз с пролётом и шагом колонн;
- снеговой и ветровой районы (или адрес объекта);
- наличие крана и его грузоподъёмность;
- марку стали по проекту, если она задана;
- требования к покрытию и климатическому исполнению.
Расчёт по чертежам занимает один рабочий день. Цена изготовления от 35 000 ₽/т (металл и работа, без НДС), монтаж на объекте от 45 000 ₽/т. Подробные расценки смотрите на странице цены. Заказать изготовление можно через страницу изготовление металлоконструкций.
Нормы и требования к изготовлению
Фермы изготавливаем по:
- ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия» (с Изменением № 1), материалы, сварка, покрытия, маркировка, приёмка. Текст на портале Росстандарта.
- СП 16.13330.2017 «Стальные конструкции», расчёт и конструирование. На КонсультантПлюс (редакцию сверяем по последнему изменению).
- СП 20.13330.2016 «Нагрузки и воздействия», нагрузки.
- ГОСТ 27751-2014, предельные состояния и коэффициенты надёжности.
Сварка, по аттестованной технологии РД 03-615-03 (РАД, РД, МП, МАДП), лаборатория неразрушающего контроля № 058А0592 действует до 05.07.2027. Контроль сварных швов описан на странице контроль сварных швов, допуски и аттестованные технологии (РД 03-615-03) на странице допуски и лицензии.
Разбор топа Яндекса по этому запросу в этой сессии не проводился: нет разрешения владельца и снимка выдачи. Страница опирается на факты завода и нормы, а не на сравнение с конкурентами.
Цена, сроки и наши объекты
Цена изготовления ферм от 35 000 ₽/т (металл и работа, без НДС), монтаж на объекте от 45 000 ₽/т. Расчёт за один рабочий день по чертежам.
Фермы входят в состав каркасов, которые мы изготавливали:
- Завод «Профессионал», Иваново, 2022, 3 корпуса, 4 253 т. Повторяемость марок в трёх зданиях сокращает закупку, сварку и монтаж; единые узлы под сборку.
- МЭЗ ГК «Содружество» + элеватор, Курская обл., 2021, 3 778 т. Изготовление и монтаж в одном контракте, единый график поставки, контроль документации.
- Delfin Industry, завод масел, Московская обл., 2022, 878 т. Плотное размещение оборудования, проверка сборки без переделок до запуска в цех.
Тоннаж сам по себе мало что говорит: он зависит от пролётов, шага колонн и числа этажей. Важнее, что узлы повторяются и собираются без подгонки.
Что чаще всего упускают при заказе ферм
- Не заданы снеговой и ветровой районы: без них расчёт невозможен, сроки сдвигаются.
- Не учтён кран: грузоподъёмность и режим работы меняют сечения подкрановых и стропильных ферм.
- Не согласован шаг колонн с шагом ферм: появляются подстропильные фермы и лишний металл.
- Не указано климатическое исполнение: покрытие и сталь подбираются по ГОСТ 15150-69.
- Не переданы требования к покрытию: дробемётная очистка и окраска закладываются в цену.
Если что-то из этого неизвестно, пришлите то, что есть: мы зададим вопросы и закроем расчёт за один рабочий день.
Читайте по теме
- Какие изделия делаем и из чего
- Как заказать изготовление
- Как устроен каркас здания
- Сварная или горячекатаная балка
- Как соединяют двутавр
- Металлические балки
- Другие статьи блога
Частые вопросы
Что такое металлическая ферма?
Металлическая ферма, стержневая несущая конструкция из верхнего и нижнего поясов и решётки между ними; она перекрывает пролёт и передаёт нагрузку на колонны. Пояса работают на сжатие и растяжение, решётка, на сдвиг.
Чем стропильная ферма отличается от подстропильной?
Стропильная ферма несёт кровлю и передаёт нагрузку на колонны. Подстропильная стоит ниже и несёт стропильные фермы или оборудование; её ставят при большом пролёте или несовпадении шага колонн и ферм.
Как рассчитывают металлическую ферму?
Сначала собирают нагрузки по СП 20.13330.2016, затем считают конструкцию по СП 16.13330.2017, несущую способность поясов и решётки, устойчивость сжатых элементов, прогибы. Дальше разрабатывают КМ и КМД.
Сколько стоит изготовление фермы?
Изготовление от 35 000 ₽/т (металл и работа, без НДС), монтаж на объекте от 45 000 ₽/т. Расчёт по чертежам занимает один рабочий день.
Что прислать на расчёт?
Чертежи или эскиз с пролётом и шагом колонн, снеговой и ветровой районы (или адрес объекта), наличие крана и его грузоподъёмность, марку стали по проекту, требования к покрытию и климатическому исполнению.
Какие документы оформляют на фермы?
КМ с компоновкой и марками, КМД с деталировкой узлов и раскроем, паспорт на конструкции, сертификаты на металл и сварочные материалы, акты контроля сварных швов.
