НАКС: сварка металлоконструкций и допуск завода

НАКС, Национальное агентство контроля сварки, ведёт Систему аттестации сварочного производства. В ней аттестуют отдельно технологию сварки и отдельно сварщика.

Для опасных производственных объектов допуск к сварке идёт через эту систему. На обычных строительных металлоконструкциях обязательность задают проект и договор.

Наш завод прошёл аттестацию по РД 03-615-03. В свидетельствах четыре способа: РД, РАД, МП, МАДП. Швы проверяет аттестованная лаборатория неразрушающего контроля.

Дальше разбираем, что вы получаете на руки и как это проверить до подписания договора.

Что такое НАКС

НАКС расшифровывается как Национальное агентство контроля сварки. Агентство создали в 1992 году по инициативе МГТУ им. Н.Э. Баумана.

В решении участвовали Российская академия наук, Госгортехнадзор, Госатомнадзор и Госстандарт. Агентство держит Систему аттестации сварочного производства, сокращённо САСв.

Это свод правил: кто вправе аттестовывать, по каким документам, какие испытания сдаёт соискатель, как выглядит свидетельство и сколько оно живёт.

Практический смысл простой: свидетельство можно проверить, номер ищется в реестре, и заказчик видит, что именно подтверждено. Сварка на ответственных объектах перестаёт держаться на рекомендациях.

Аттестацию проводят аттестационные центры системы: отдельно по персоналу и отдельно по технологиям. Они варят контрольные соединения, испытывают их, оформляют протоколы.

Реестр ведёт НАКС. В реестре видно, какие способы и группы закреплены за организацией и до какой даты.

Что аттестуют: технологию и сварщика

Документов два, и путают их постоянно. Свидетельство на технологию выдаётся организации, удостоверение сварщика выдаётся человеку.

Свидетельство перечисляет, что завод умеет: способы сварки, группы материалов и технических устройств, диапазон толщин.

Аттестацию проходят на контрольных соединениях. Их варят, режут на образцы, проверяют механические свойства и сами швы.

Удостоверение фиксирует допуск конкретного человека к конкретному способу. Уровни и разряды устанавливает система аттестации. В договоре важнее номер удостоверения и дата продления.

Третий документ относится к контролю: свидетельство лаборатории НК даёт право проверять швы и подписывать заключения.

Разница видна на приёмке. Технология отвечает за то, что шов выполним на этом металле и этой толщине.

Сварщик отвечает за то, что шов лёг как положено. Лаборатория ищет дефект и ставит подпись.

Заказчику нужны все три: удостоверение сварщика без свидетельства на технологию объект не закрывает. Свидетельство без сварщиков с живым допуском тоже ничего не стоит.

Когда аттестация нужна на металлоконструкции

Первый случай: объект из числа опасных производственных. Сварку технических устройств там ведут по аттестованным технологиям.

Порядок задаёт РД 03-615-03. Он охватывает изготовление, монтаж, ремонт и реконструкцию.

Второй случай: требования проекта и договора. Заказчик вправе потребовать аттестацию на любом объекте. Требование попадает в раздел о сварке и в перечень документов при приёмке.

Третий случай: обычные строительные МК. Склад, ангар, каркас торгового центра. Обязательность здесь держится на проекте и договоре.

ГОСТ 23118-2019 с Изменением № 1 требует, чтобы швы варили аттестованные сварщики, а контроль вели аттестованные дефектоскописты. Систему аттестации он не называет, поэтому на обычном объекте смотрите проект и договор: там указано, какая аттестация нужна.

Требование обычно стоит в разделе проекта по сварке и монтажу, реже в общих указаниях на листах КМ.

Если раздела нет, смотрите договор. Там бывает строка про аттестацию технологии и лаборатории.

Отдельная строка: монтажные швы на площадке. Их варят по той же аттестованной технологии, а контроль ведут на месте.

Как это выглядит на практике. Вы присылаете КМ и раздел проекта по сварке, мы смотрим назначение объекта, группы материалов и толщины и говорим, каких документов хватит.

Если подрядчик отвечает «аттестация нужна всегда», попросите назвать пункт проекта. Ответ многое покажет.

Что подтверждает завод

Свидетельства завода лежат на странице допусков. Сварку аттестовали по РД 03-615-03.

В свидетельствах четыре способа: ручная дуговая РД, ручная аргонодуговая РАД, механизированные МП и МАДП. Этого хватает на основную часть узлов строительных МК: стыковые и угловые швы, приварку пластин, косынок, фланцев.

Диапазон толщин в свидетельстве конечен: узел толще или металл другой группы требует отдельной аттестации. Мы говорим об этом до расчёта, а после сварки поздно. Если в проекте способ, которого нет в свидетельстве, обсуждаем отдельную аттестацию или другой узел.

Швы контролирует лаборатория неразрушающего контроля ООО «Мастер-Класс», это отдельное юрлицо со своим свидетельством. Свидетельство № 058А0592 действует до 05.07.2027.

Дата конечная, её сверяют на день подписания договора, а не на день публикации статьи.

Завод работает с 2013 года, производство запустили в 2014-м. Площадь около 10 000 м².

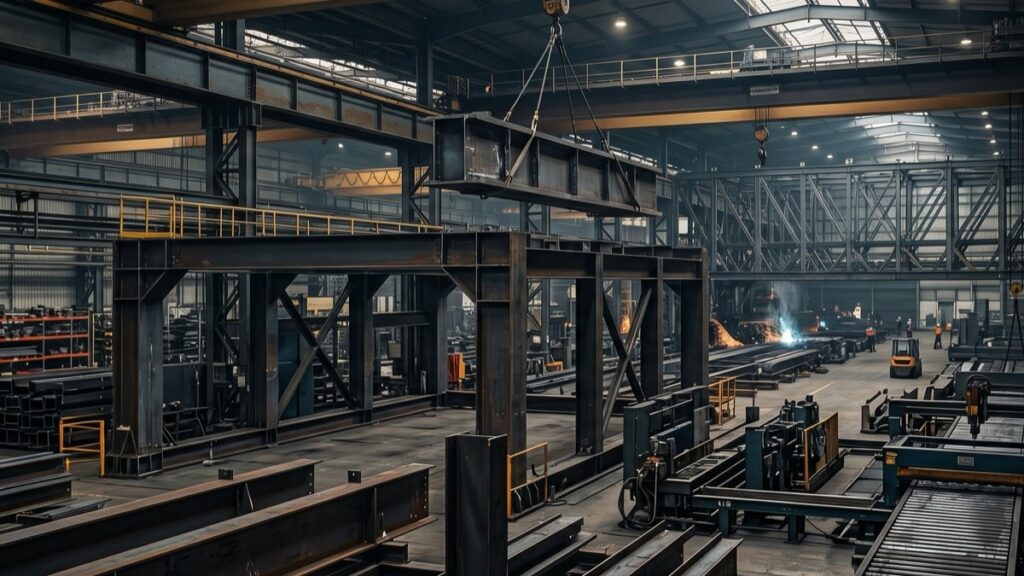

Заготовка идёт на заготовительном участке, балки варят на линии VOORTMAN NBL EB 1200/800, узлы кладут полуавтоматами. Оборудование цеха описано отдельно.

Среди объектов Ногинский трубопрофильный завод, маслоэкстракционный завод «Волжский терминал» с монтажом, аэровокзал в Саратове. Тоннаж и годы собраны в карточках объектов.

Отрасли разные, требования к швам тоже: под оборудование пищевого производства и под общественное здание нормы приёмки расходятся.

Какие документы получает заказчик

Базовый набор такой:

• копии свидетельств на технологию с перечнем способов и диапазонов;
• удостоверения сварщиков, которые варили вашу партию;
• протоколы и заключения по контролю швов;
• сертификаты на прокат и сварочные материалы;
• документы о качестве на конструкции по ГОСТ 23118-2019 с Изменением № 1: паспорт с результатами контроля; ведомость отправочных марок, если её требует договор.

Что проговорить заранее. Перечень документов прописывают в договоре до старта. Иначе часть бумаг придётся запрашивать после отгрузки, когда сварщики уже на другом объекте.

Формы протоколов тоже лучше согласовать до первой партии: у технадзора бывают свои шаблоны.

Как проверить подрядчика

Проверяете по открытым данным. От вас нужен номер свидетельства и название юрлица из договора.

1. Откройте naks.ru и раздел реестров.
2. Найдите юрлицо по названию и ИНН. Название в свидетельстве должно совпасть с тем, кто подписывает договор.
3. Сверьте номер и срок действия. Просроченное свидетельство равно отсутствию.
4. Посмотрите способы. Если в проекте механизированная сварка в защитных газах, а в свидетельстве только ручная дуговая, допуска на ваш узел нет.
5. Сверьте группы технических устройств, материалы и диапазон толщин.
6. Найдите лабораторию НК по её номеру и методам контроля.
7. Попросите удостоверения сварщиков с отметками на нужный способ и датой продления.

Ещё одна ловушка: удостоверение с истёкшим продлением. Человек варит, отметка старая, и такой шов идёт к приёмке с оговоркой.

Одна деталь, на которой спотыкаются. Свидетельство выдано организации, а варить будет бригада субподрядчика. Тогда свидетельство субподрядчика проверяют так же, и третье лицо появляется в договоре.

Как идёт работа

1. Заявка и чертежи. Присылаете КМ, ведомость элементов, требования проекта по сварке и контролю.
2. Проверка КМД. Смотрим узлы на собираемость и свариваемость: доступ к шву, подготовку кромок, порядок наложения швов. Чертежи КМД готовим под свой участок.
3. Изготовление. Резка, сборка, сварка. Порядок швов и закрепление заданы технологией. Без этого пойдут поводки, и геометрию уведёт за допуск.
4. Контролируем швы. Сначала визуальный и измерительный, потом методы по проекту. Заключения подписывает лаборатория. Методика разобрана в статье контроль сварных швов.
5. Отгружаем и монтируем. Марки уходят в порядке монтажа. Стоимость считаем по весу: изготовление металлоконструкций от 35 000 ₽ за тонну, монтаж от 45 000 ₽ за тонну, НДС не входит.

Если узел не собирается по КМД, правим чертёж и согласуем с вами до резки металла. Переделка на площадке дороже правки на бумаге.

Длинную марку делим на отправочные элементы по габариту перевозки. Укрупнительную сборку ведём на монтаже, и швы укрупнения тоже проходят контроль.

Дефект проще поймать на заводе, чем на площадке. Разбор случаев и способы исправления есть в статье дефекты сварных швов.
